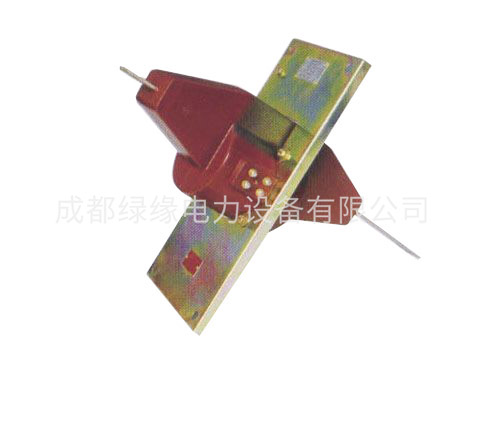

LFC-10 LFCD-10 LFCQ-10LFCQD-10 電流互感器
一、產品概述
LFC-10、LFCD-10電流互感器為瓷絕緣式戶內產品，適用于額定電壓10kV及以下線路作電流、電能測量及繼電保護用。
二、結構簡介
產品出頭標記：一次側為L1、L2，二次側為K1、K2、當一次電流L1流向L2時，二次電流從K1流出經外部回路流K2，即為減極性。
三、技術數據
1、額定電壓10千伏，容量10VA；
2、額定頻率：50赫芝；
3、額定一次電流5~400安，二次電流5安；
4、電流600安以上，請用母線型穿心式LMZBJ-10電流互感器；
5、級次組合0.2(0.5)/0.2，0.5，3，D級；
7、一次公用，而計量和繼保的電流比不相同，從而滿足各自的使用要求。如計量75/5A0.2級；而繼保100/5A1級。兩個電流大小之差一般在50％的電流以內。(特殊規格)
LFC-10 LFCD-10 LFCQ-10 LFCQD-10 電流互感器參數表：
| 產品型號 | 額定電流比 | 級次組合 | 準確級及額定輸出 | 保護級 | 額定短時 | 額定功穩定電流 | ||||
| 0.2級 | 0.5級 | 1級 | 3級 | 額定輸出 | 準確級及準確限值系數 | |||||
| LFC-10 | 15/5 | 0.5/0.5 1/1 0.5/3 1/3 |
| 15 | 15 | 30 |
|
| 1.2 | 3.8 |
| 20/5 | 1.5 | 3.3 | ||||||||
| 30/5 | 2.3 | 5.0 | ||||||||
| 40/5 | 3.0 | 5.6 | ||||||||
| 50/5 | 3.8 | 8.3 | ||||||||
| 75/5 | 5.6 | 12.4 | ||||||||
| 100/5 | 7.5 | 16.5 | ||||||||
| 150/5 | 11.3 | 24.8 | ||||||||
| 200/5 | 15 | 33 | ||||||||
| 300/5 | 22.5 | 49.5 | ||||||||
| 400/5 | 30 | 66 | ||||||||
| LFCQ-10 | 5/5 | 1/1 1/3 |
|
| 15 | 30 |
|
| 0.5 | 0.5 |
| 10/5 | 1.1 | 1.8 | ||||||||
| 15/5 | 1.7 | 3.8 | ||||||||
| 20/5 | 2.2 | 5 | ||||||||
| 30/5 | 3.3 | 7.5 | ||||||||
| 40/5 | 4.4 | 10 | ||||||||
| 50/5 | 5.5 | 12.5 | ||||||||
| 75/5 | 8.3 | 18.58 | ||||||||
| 100/5 | 11 | 25 | ||||||||
| 150/5 | 16.5 | 37.5 | ||||||||
| 200/5 | 22 | 50 | ||||||||
| 300/5 | 33 | 75 | ||||||||
| 400/5 | 44 | 100 | ||||||||
| LFCD-10 | 50/5 | 10P/0.5 10P/3 10P/10P |
| 15 |
| 30 | 15 | 10P10 | 3.8 | 8.3 |
| 75/5 | 5.6 | 12.4 | ||||||||
| 100/5 | 7.5 | 16.5 | ||||||||
| 150/5 | 11.3 | 24.8 | ||||||||
| 200/5 | 15 | 33 | ||||||||
| 300/5 | 22.5 | 49.5 | ||||||||
| 400/5 | 30 | 66 | ||||||||
| LFCQD-10 | 75/5 | 10P/0.5 10P/1 10P/3 10P/10P |
| 15 | 15 | 30 | 15 | 10P15 | 8.3 | 18.58 |
| 100/5 | 11 | 25 | ||||||||
| 150/5 | 16.5 | 37.5 | ||||||||
| 200/5 | 22 | 50 | ||||||||
| 300/5 | 33 | 75 | ||||||||
