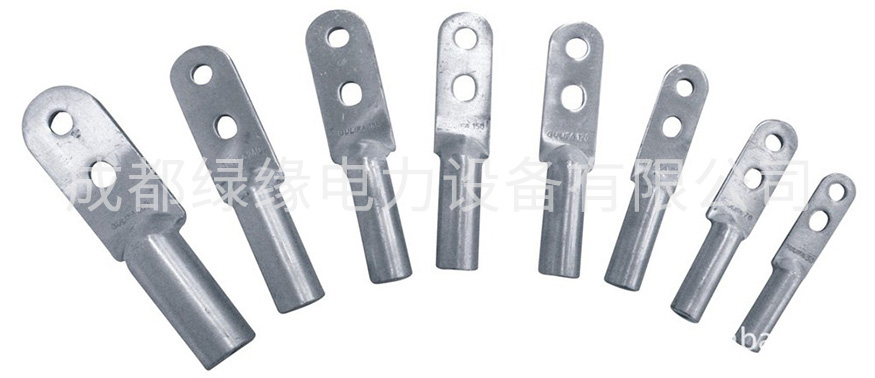

銅鋁接線端子（釬焊）
一、特點介紹
銅鋁釬焊式接線端子，采用了銅鋁釬焊工藝。為銅鋁搭接過渡結構，銅鋁接接觸面大，銅端面鍍錫，具有電阻小，溫升小，具有節能的優點；機械強度高，無焊接斷裂的風險；是傳統摩擦焊接線端子的理想換代產品；適用于線纜與設備板狀連接頭的電氣連接；不適用于線纜與設備板狀接頭的電氣連接，除非采用雙面釬焊（型號改為QS）的產品。
二、產品用途
銅鋁釬焊式接線端子適用于線纜與設備板狀接頭的電氣連接。
三、產品特點
a、采用了銅鋁釬焊工藝，為銅鋁搭接過渡結構，銅鋁接接觸面大，銅端面鍍錫，具有電阻低，溫升小，節能的優點。
b、機械強度高，無焊接面斷裂的風險；是傳統摩擦焊接線端子的理想換代產品。
DTL-XXQ釬焊系列：
| 型號 | 主要尺寸 | ||||||
| d | D | φ | L | L1 | L3 | A | |
| DTL-16Q | 6.3 | 12 | 8.5 | 76 | 31 | 24 | 20.5 |
| DTL-25Q | 7.3 | 12 | 8.5 | 79 | 34 | 24 | 20.5 |
| DTL-35Q | 8.5 | 14 | 10.5 | 85 | 40 | 24 | 20.5 |
| DTL-50Q | 9.8 | 16 | 10.5 | 90 | 42 | 28 | 23 |
| DTL-70Q | 11.5 | 18 | 12.5 | 102 | 48 | 31 | 26 |
| DTL-95Q | 13.5 | 21 | 12.5 | 112 | 52 | 33 | 28 |
| DTL-120Q | 15.0 | 23 | 14.5 | 120 | 53 | 35 | 30 |
| DTL-150Q | 16.5 | 25 | 14.5 | 126 | 56 | 39 | 34 |
| DTL185Q | 18.5 | 27 | 17 | 133 | 58 | 42 | 37 |
| DTL-240Q | 210 | 30 | 17 | 140 | 60 | 45 | 40 |
| DTL-300Q | 24.0 | 34 | 21 | 160 | 65 | 56 | 50 |
| DTL-400Q | 27.0 | 38 | 21 | 170 | 70 | 56 | 50 |
| DTL-500Q | 29.0 | 42 | 21 | 180 | 75 | 70 | 60 |
| DTL-630Q | -- | -- | -- | -- | -- | -- | -- |
注：為了保證質量，DTL-16Q、-25Q的端子板已加大到DTL-35Q的水平。
DTL2-XXQ釬焊系列（雙孔型）
| 型號 | 主要尺寸 | |||||
| d | D | L | L1 | L3 | A | |
| DTL2-35FQ | 8.5 | 16 | 117 | 40 | 60 | 22 |
| DTL2-50FQ | 9.8 | 16 | 117 | 42 | 60 | 22 |
| DTL2-70FQ | 11.5 | 18 | 133 | 48 | 65 | 28 |
| DTL2-95FQ | 13.5 | 21 | 144 | 52 | 65 | 28 |
| DTL2-120FQ | 15 | 23 | 148 | 53 | 65 | 34 |
| DTL2-150FQ | 16.5 | 25 | 152 | 56 | 65 | 34 |
| DTL2-185FQ | 18.5 | 28 | 163 | 58 | 73 | 40 |
| DTL2-240FQ | 21 | 30 | 168 | 60 | 73 | 40 |
| DTL2-300FQ | 24 | 34 | 180 | 65 | 80 | 50 |
| DTL2-400FQ | 27 | 38 | 192 | 70 | 80 | 50 |
注：雙孔釬焊銅鋁接線端子與抱桿線夾組合使用特別適合變壓器、真空斷路器、柱上開關等圓柱狀接線樁與鋁導線的過渡連接
