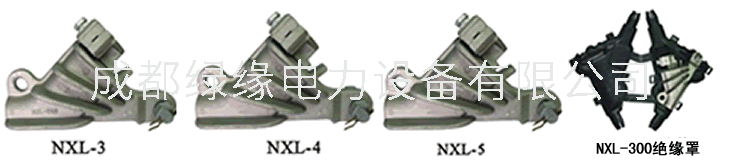

NEK、NXL系列楔型耐張線夾（等同型號WKH、NXLJ）
一、產品介紹
楔形鋁合金耐張線夾適用于10KV及以下配電線路中，將架空絕緣導線或裸導線固定在轉角或終端桿塔的耐張絕緣子串上，從而將架空導線固定或拉緊；絕緣罩與耐張線夾配套使用，起絕緣防護作用。
二、產品特點
1、選用非磁性特種鋁合金壓鑄成型，強度高，節能源；
2、楔塊鎖緊結構，握力好，防松動，免維護；
3、開口式設計，部件連體，裝卸時不會掉件，安裝簡便；
三、絕緣罩性能特點
楔形鋁合金耐張線夾
1、工頻耐壓：≥45KV保壓1分鐘不擊穿，不閃絡；
2、絕緣電阻：＞1.0×1014Ω
3、環境溫度：-300C～900C
4、耐氣候性能：經人工氣候老化試驗1008小時后性能良好
NEK、NXL系列楔型耐張線夾（等同型號WKH、NXLJ）
型號規格及技術參數：
| 單耳型號 | 雙耳型號 | 適用導線外徑(mm) | 適用導線標稱截面(mm2) | 聚乙烯絕緣罩 | 硅橡膠絕緣罩 | ||
| 架空絕緣導線(JKLY剝皮) | 1KV架空絕緣導線(JKLY不剝皮) | 鋼芯鋁絞線(LGJ或絕緣鋼芯鋁絞線(JKLGYJ)剝皮 | |||||
| NEK-1 | NEKS-1 | Φ7.0~11.6 | 35~70 | 25~50 | 35/6、50/8、70/10 | NEKZ-1 |
|
| NEK-2 | NEKS-2 | Φ12.5~15.5 | 95~150 | 70~95 | 95/15、120/7 | NEKZ-2 |
|
| NEK-3 | NEKS-3 | Φ16.0~19.0 | 185~300 | 120~150 | 150/8、185/10 | NEKZ-3 |
|
| NXL-1 | NXLS-1 | Φ7.0~11.6 | 35~95 | 25~50 | 35/6、50/8、70/10 | NXLZ-1 |
|
| NXL-2 | NXLS-2 | Φ12.5~15.5 | 95~150 | 70~95 | 95/15、120/7 | NXLZ-2 | NXLZ-2J |
| NXL-3 | NXLS-3 | Φ16.0~19.0 | 185~240 | 120~150 | 150/8、185/10 | NXLZ-3 | NXLZ-3J |
| NXL-4 | NXLS-4 | Φ19.6~22.8 | 300 | 185~240 |
| NXLZ-4 |
|
注：
1、如果訂購帶絕緣罩的產品，請在型號后加Z，如“NXL-3Z”或帶硅橡膠絕緣的產品,如“NXL-3ZJ”;
2、如果獨購買絕緣罩請按選型表選擇，如“NXLZ-3”或硅橡膠罩絕緣罩如“NXLZ-3J”。
