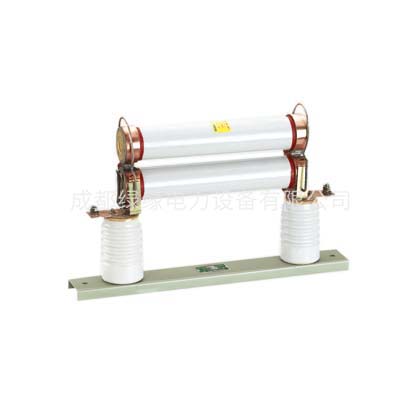

RN1-3、6、10/150-400系列戶內高壓限流熔斷器
一、熔體管結構
熔斷管是熔斷器的主要部件，它是由熔絲裝在瓷管中，在并瓷管中充填石英砂，兩端密封而成。額定電流在7.5A以下及額定電壓為35V的熔管，其熔絲是繞在特制的瓷芯上，如圖2.a；額定電流在7.5A以上的熔體管；其熔絲是懸掛在瓷管中。
主要技術參數
產品型號 | 型號 | 額定電壓(KA) | 額定電流(A) | 主要尺寸 | ||||||
| A | a | L | h2 | h1 | H | b | ||||
| RN1-3/300 | RN3 | 3 | 300 | 270 | 400 | 450 | 201 | 247 | 389 | 108 |
| RN1-3/400 | RN3 | 400 | ||||||||
| RN1-6/300 | RN3 | 6 | 300 | 370 | 500 | 550 | 201 | 247 | 389 | 108 |
| RN1-10/150 | RN3 | 10 | 150 | 470 | 600 | 650 | 226 | 272 | 414 | 108 |
| RN1-10/200 | RN3 | 200 | ||||||||
