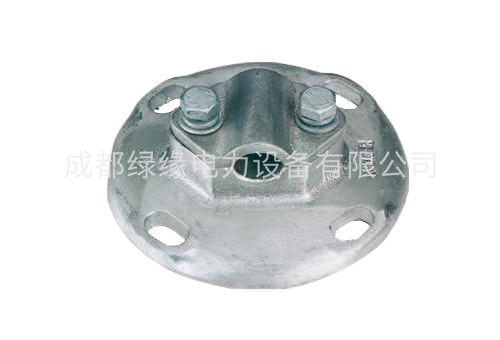

MDG型單軟母線固定金具
一、產品用途
MDG單軟母線固定金具適用于將單軟母線固定在支柱絕緣子上。
二、產品特點
握力好，固定線路牢固。
節能設計，線路損耗小。
絕緣性好，不傷導線。
安裝方便，維護簡單。
結構緊湊，美觀大方。
單母線MDG的參數型號：
| 項目 | 適用母線截面（mm） | 主要尺寸（mm） | |||
| Φ | H | d | D | ||
| MDG-2 | 70~95 | 14 | 25 | 14 | 140 |
| MDG-3 | 120~150 | 17 | 30 | ||
| MDG-4 | 185~240 | 22 | 30 | ||
| MDG-5 | 300~400 | 28 | 33 | ||
| MDG-6 | 500~630 | 34 | 36 | ||
| MDG-2-225 | 70~95 | 14 | 25 | 18 | 225 |
| MDG-3-225 | 120~150 | 17 | 30 | ||
| MDG-4-225 | 185~240 | 22 | 30 | ||
| MDG-5-225 | 300~400 | 28 | 33 | ||
| MDG-6-225 | 500~630 | 34 | 36 | ||
| MDG-2-250 | 70~95 | 14 | 25 | 18 | 254 |
| MDG-3-250 | 120~150 | 17 | 30 | ||
| MDG-4-250 | 185~240 | 22 | 30 | ||
| MDG-5-250 | 300~400 | 28 | 33 | ||
| MDG-6-250 | 500~630 | 34 | 36 | ||
| 型號 | 主要尺寸（mm） | |||
| Φ | H | d | D | |
| MDG-400N | 28 | 38 | 14 | 140 |
| MDG-1000N | 43 | 45 | ||
| MDG-9 | 49 | 52 | ||
| MDG-10 | 52 | 52 | ||
| MDG-400N-225 | 28 | 38 | 18 | 225 |
| MDG-1000N-225 | 43 | 45 | ||
| MDG-9-225 | 49 | 52 | ||
| MDG-10-225 | 52 | 52 | ||
| MDG-400N-250 | 28 | 38 | 18 | 254 |
| MDG-1000N-250 | 43 | 45 | ||
| MDG-9-250 | 49 | 52 | ||
| MDG-9-250 | 52 | 52 | ||
注：
1、MDG-9主要適用LGKK-900;
2、MDG-10主要適用LGKK-600、NAHLGJQ-1440導線；
3、主體、蓋板為鋁合金件，其余為熱鍍鋅鋼制件。
